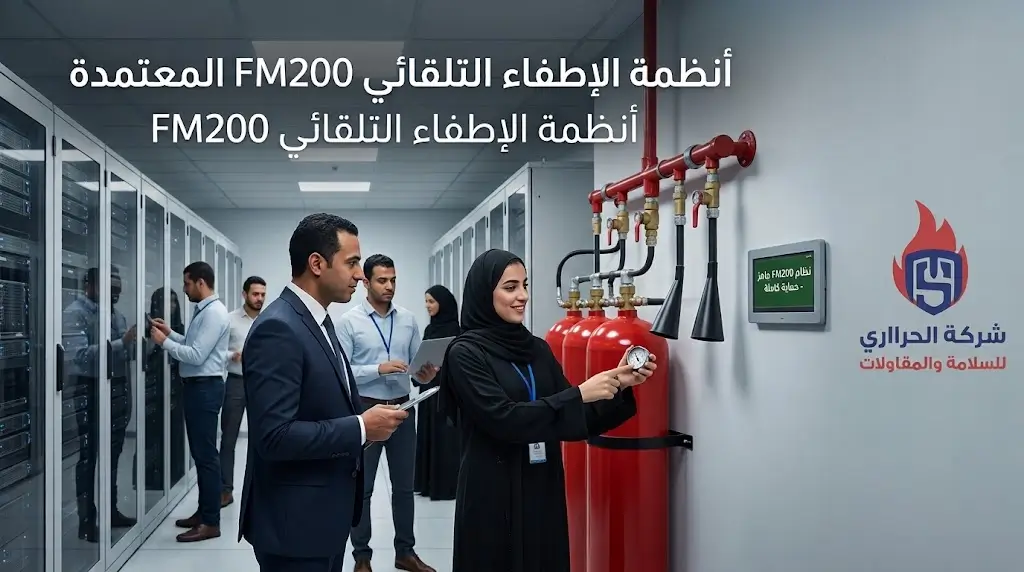

انظمة الاطفاء التلقائي FM200

ما هي انظمة الاطفاء التلقائي FM200؟

انظمة الاطفاء التلقائي FM200 هي منظومات إخماد بالغاز النظيف تعتمد على مركب الهيبتافلوروبروبان لتثبيط الحرائق خلال أقل من 10 ثوانٍ دون تقليل مستويات الأكسجين أو ترك أي رواسب كيميائية. تعمل هذه الأنظمة على امتصاص الطاقة الحرارية من مثلث الحريق بآلية فيزيائية وكيميائية متطورة، وتعتبر المعيار العالمي لحماية الغرف المأهولة والمعدات الإلكترونية الحساسة بموجب معايير NFPA 2001 والكود السعودي للحريق SBC 801، مع ضمان سلامة الأجهزة غير الموصلة للكهرباء.

ما هو غاز FM200 (HFC-227ea / هيبتافلوروبروبان)؟

غاز FM200، المعروف علمياً باسم هيبتافلوروبروبان وصيغته الكيميائية CF3-CHF-CF3 (HFC-227ea)، هو مركب غازي عضوي يحتوي على ذرات الفلور والكربون والهيدروجين. يتميز بكونه غازاً عديم الرائحة، وعديم اللون، وغير موصل للكهرباء إطلاقاً، ومخزناً كمسال تحت ضغط النيتروجين الجاف بدرجة نقاوة صناعية عالية.

                  F   F   F
                  |   |   |
              F - C - C - C - F
                  |   |   |
                  F   H   F
          (Heptafluoropropane / HFC-227ea)

تختلف آلية عمل هذا الغاز جذرياً عن وسائط الإطفاء التقليدية القائمة على إزاحة الأكسجين؛ حيث ينفذ عمليته الإخمادية بطريقتين متزامنتين:

• الآلية الفيزيائية (الامتصاص الحراري): تساهم بنسبة تزيد عن 80% من القدرة الإخمادية للمركب، حيث يتميز الغاز بسعة حرارية نوعية مرتفعة تمتص الطاقة الحرارية الناتجة عن اللهب، مما يخفض درجة حرارة منطقة الاشتعال إلى ما دون الحد الأدنى المطلوب لاستمرار الاحتراق الذاتي.
• الآلية الكيميائية (تكسير الجذور الحرة): تساهم بالنسبة المتبقية (نحو 20%) عبر التحلل الحراري الطفيف للجزيئات لتوليد جذور فريون طليقة تتدخل كيميائياً في التفاعل التسلسلي للهب وتثبط الجذور الحرة النشطة مثل ($OH^{\bullet}$) و ($H^{\bullet}$)، مما يؤدي لتوقف الحريق فوراً.

يتحول السائل المضغوط فور خروجه من فوهات التفريغ إلى غاز بخاري متجانس، دون إحداث صدمة حرارية مفاجئة للرقائق الإلكترونية الحساسة داخل السيرفرات، ولا يتسبب في حدوث تكثيف مائي داخلي.

المكونات الأساسية لمنظومة الإطفاء التلقائي FM200

تتكون البنية التحتية لمنظومة FM200 من ترابط ميكانيكي وهيدروليكي دقيق مصمم لتحمل الضغوط التشغيلية المفاجئة، ويشمل العناصر الرئيسية التالية:

[لوحة التحكم بالإنذار والإطفاء]
   │
   ├── (كاشف دخان ضوئي Zone A) ── (كاشف حراري Zone B) -> [تحقق متقاطع]
   │
   └── [مشغل كهربائي/سولينويد]
            │
      [أسطوانة FM200 مضغوطة]
            │
     [صمام التفريغ السريع]
            │
      [شبكة أنابيب Sch 40]
            │
     [فوهات تفريغ 360° / 180°]

1. أسطوانات التخزين وصمامات التفريغ السريع: تُصنّع من سبائك الصلب عالية المتانة والمتوافقة مع معايير ASTM وASME. يُخزن الغاز كمسال بضغط توازن ذاتي، ويُدعم بضغط إضافي عبر النيتروجين الجاف ($N_2$) حتى يصل الضغط التشغيلي الاسمي إلى 25 بار أو 42 بار في الأنظمة الحديثة. يُثبّت على فوهة الأسطوانة صمام تفريغ سريع يُفتح تلقائياً بواسطة مشغل كهربائي أو ميكانيكي ومزود بمقياس ضغط ومفتاح مراقبة الضغط.
2. شبكة الأنابيب المعدنية المعيارية: تخضع لحسابات هيدروليكية بالغة الدقة لتوزيع الغاز بأقطار متغيرة تضمن ثبات الضغط. تشترط المعايير استخدام أنابيب فولاذية غير ملحومة ملبدة بالزنك (Seamless Carbon Steel) مطابقة لـ ASTM A106 Grade B مع جدول سماكة لا يقل عن Schedule 40، ووصلات مصنوعة من حديد الدكتايل المطروق (300 lb).
3. فوهات الرش والتفريغ المتطورة: تُوزع هندسياً لتغطي المساحة الحجمية بزاوية 360 درجة أو 180 درجة. تشتمل كل فوهة على ثقوب معايرة هيدروليكياً عبر برامج التصميم المختصة لضمان خروج الغاز على شكل رذاذ ضبابي يتمدد لغاز فوري يملأ الحيز بالكامل.

لوحة التحكم المركزية ونظام الكشف والإنذار المبكر

تعتمد انظمة الاطفاء التلقائي FM200 على لوحة تحكم ذكية مخصصة لمكافحة الحريق بالغاز، وتعمل عبر منطق الربط المتقاطع (Cross-Zoning Logic) لتفادي الإطلاق الخاطئ:

• المنطقة الأولى (Zone A): تشمل كواشف دخان كهروضوئية أو أنظمة سحب عينات الهواء (ASD) لكشف جزيئات الاحتراق الأولى وإطلاق إنذار مبدئي.
• المنطقة الثانية (Zone B): تشمل كواشف حرارية أو دخانية إضافية. عند تفعيلها بالتزامن مع Zone A، تبدأ تسلسل الإطلاق الفوري: تشغيل السارينات الضوئية الصوتية، إيقاف التكييف وإغلاق مخمدات الحريق (Fire Dampers)، وفصل التغذية الكهربائية الحيوية، وبدء العد التنازلي للإخلاء (30 إلى 60 ثانية) قبل ضخ الغاز.

يتوفر بجانب الأبواب كاسر تشغيل يدوي للإطلاق الفوري (Manual Release Pull Station) وزر إيقاف مؤقت للتفريغ (Abort Switch) لمنع الضخ في حال الإنذار الكاذب.

التطبيقات المثالية لمنظومات FM200 التلقائية

تُحدد كفاءة النظام الهندسية نوعية المنشآت التي تتطلب تواجده بصفته خياراً إلزامياً:

• مراكز البيانات وغرف السيرفرات الرئيسية (Data Centers & IT Rooms): حماية البيانات واستمرارية الخوادم من تكلفة توقف الخدمة (Downtime).
• غرف المحولات واللوحات الكهربائية الرئيسية (MCC & Switchgear Rooms): حماية التوصيلات من الاحتراق الكهربائي دون التعرض لخطر التوصيلية الفجائية.
• محطات وغرف التحكم بالاتصالات (Telecom Switching Centers): تفادي التلف الفيزيائي للأبراج ووحدات الربط والتحويل.
• المكتبات الوطنية ومستودعات المخطوطات والوثائق النادرة: المحافظة على الأوراق والجلود والوثائق التاريخية من التلف بالسوائل أو المساحيق.
• المتاحف والمعارض الفنية وغرف العملات والمجوهرات: الحفاظ على اللوحات التشكيلية والقطع الأثرية من دون أي تفاعل كيميائي يؤثر على ألوانها وتكوينها.
• المختبرات ومصانع الأدوية وغرف التحكم الصناعي: حماية التجهيزات دون إفساد مستويات النقاء البيولوجي المعقم.

سرعة الإطفاء وحماية المعدات الحساسة

تنبع موثوقية انظمة الاطفاء التلقائي FM200 من قدرتها على مجابهة النيران في مرحلة التوهج الأولية (Incipient Stage) عبر الخصائص التالية:

• زمن التفريغ القياسي (Discharge Speed): يفرغ النظام كامل الشحنة الحجمية المحسوبة خلال أقل من 10 ثوانٍ لمنع الارتفاع التراكمي لدرجات حرارة الغرفة وإيقاف التحلل الحراري للمواد البلاستيكية.
• انعدام الرواسب ومخلفات الإطفاء (Zero Residue): يتبخر غاز FM200 كلياً تاركاً البيئة المحيطة جافة ونظيفة فور التهوية الطبيعية، مما يتيح إعادة تشغيل العمليات مباشرة دون تآكل أو صدأ.
• الأمان الكهربائي المطلق: يمتلك غاز HFC-227ea قوة عزل كهربائي تفوق الهواء العادي، ما يجعل تفريغه المباشر على خوادم تعمل بجهد كهربائي نشط أمراً آمناً تماماً دون حدوث تماس أو دارات قصر.

معايير الأمان البيئي والبشري ومستويات التراكيز الآمنة

تمت دراسة التأثير الفسيولوجي لغاز FM200 بدقة وفق برنامج وكالة حماية البيئة الأمريكية للبدائل الهامة الجديدة (US EPA SNAP Program). لا يؤثر الغاز على طبقة الأوزون حيث تبلغ نسبة استنفاده للأوزون الصفر المطلق ($ODP = 0$). من منظور السلامة البشرية في المساحات المأهولة (Occupied Spaces)، حُددت التركيزات القياسية على النحو التالي:

• تركيز الإطفاء التصميمي (Design Concentration): يتراوح عادة بين 6.25% و 9.0% من إجمالي حجم الغرفة المحمية لحرائق الفئة (A) و (C).
• مستوى اللا تأثير الضار الملاحظ (NOAEL): يبلغ 9.0% حجماً، وهو التركيز الذي لا تترتب عليه أي تأثيرات سلبية أو تسمم قلبي لدى الإنسان.
• مستوى أدنى تأثير ضار ملاحظ (LOAEL): يبلغ 10.5% حجماً.

بما أن تركيزات التصميم لغرف الخوادم ومراكز البيانات ومكاتب العمل تُحسب هندسياً لتكون أقل من قيمة الـ NOAEL، فإن تواجد الأفراد داخل الغرفة أثناء التفريغ لا يهدد حياتهم بالاختناق أو السمية.

نظام FM200 مقابل نظام ثاني أكسيد الكربون CO2

تتطلب الاستشارات الهندسية الدقيقة توضيح الاختلافات الجذرية بين منظومة الإطفاء التلقائي FM200 ومنظومات ثاني أكسيد الكربون عالية الضغط:

المعايير الهندسية والتشريعية NFPA 2001 والكود السعودي SBC 801

يخضع تصميم وتركيب انظمة الاطفاء التلقائي FM200 لمعايير صارمة محلياً وعالمياً لضمان الفاعلية والاعتماد القانوني:

• معيار NFPA 2001 (Standard on Clean Agent Fire Extinguishing Systems): المرجع العالمي المباشر لتحديد متطلبات وسائط الإطفاء الغازية النظيفة؛ حيث يحدد معادلات حساب كمية الغاز وفق درجات الحرارة الدنيا للموقع، ونوع المادة القابلة للاشتعال، وطرق فحص الأنابيب وفوهات الرش.
• الكود السعودي للحريق (SBC 801): الصادر عن اللجنة الوطنية لكود البناء السعودي؛ يفرض إلزامية تزويد مراكز البيانات وغرف التحكم الكهربائي في المنشآت المصنفة بأنظمة إخماد نظيفة تلقائية معتمدة من الدفاع المدني السعودي، وتوفير الربط الكامل مع لوحة التحكم العامة ومطابقة الأجهزة لمواصفات الهيئة السعودية للمواصفات والمقاييس والجودة (SASO) ومعايير UL/FM العالمية.

المعادلة الرياضية المعيارية لحساب كميات الغاز الحجمية

تعتمد كمية الغاز المطلوبة وفق الفصل الخامس من كود NFPA 2001 على الحجم الصافي للمكان ودرجة الحرارة المتوقعة:

$$W = \frac{V}{S} \cdot \left( \frac{C}{100 – C} \right)$$

حيث تمثل المتغيرات:

• $W$: وزن غاز FM200 الصافي المطلوب بالكيلوغرام ($kg$).
• $V$: الحجم الهندسي الصافي للغرفة المحمية مقاساً بالمتر المكعب ($m^3$).
• $C$: تركيز التصميم الحجمي المطلوب للغاز النظيف وفق نوع الخطورة (نسبة مئوية %).
• $S$: الحجم النوعي لبخار الغاز عند درجة الحرارة التصميمية ($m^3/kg$)، ويُحسب وفق المعادلة: $S = k_1 + (k_2 \cdot T)$ إذ أن $k_1 = 0.1269$ و $k_2 = 0.000513$ لمركب HFC-227ea، بينما تمثل $T$ درجة الحرارة الصغرى المتوقعة للحيز بالدرجات المئوية ($^\circ C$).

التكاليف، الصيانة، وإجراء اختبار تسرب الغرفة (Door Fan Test)

لا تنتهي سلامة المنظومة بمجرد تركيبها؛ بل ترتبط مباشرة باستمرارية كفاءة التخزين وعزل الحيز المحمي:

1. تكلفة نظام FM200 وخدمات التعبئة: تتأثر التكلفة بحجم الغرفة الصافي، الضغط التشغيلي، ومسافات تمديد شبكة الأنابيب. تتطلب التعبئة توريد غاز HFC-227ea عالي النقاوة معتمد دولياً (CoA) وشحن الأسطوانات بواسطة محطات معتمدة من الدفاع المدني تحت ضغط النيتروجين الجاف.
2. الصيانة الدورية واختبارات الضغط الهيدروستاتيكي: تشمل فحصاً نصف سنوي لمقاييس الضغط والأوزان (إذا انخفض الوزن بأكثر من 5% تُعاد التعبئة)، فحصاً سنويّاً للخطوط الكهربائية واللوحات، واختبار الضغط الهيدروستاتيكي للأسطوانات كل 5 إلى 10 سنوات وفق مواصفات DOT/CGA.
3. اختبار تسرب الغرفة (Room Integrity / Door Fan Test): متطلب إلزامي وفق NFPA 2001؛ يُركب جهاز مروحة خاص على باب الغرفة لمعايرة معدلات التسريب والضغط التفاضلي لضمان أن الحيز قادر على الاحتفاظ بتركيز الغاز التصميمي عند ارتفاع لا يقل عن 75% من منسوب أعلى معدة حساسة لمدة لا تقل عن 10 دقائق (Hold Time).

لماذا تختار الحلول الهندسية لشركة الدرع الحراري؟

تمثل شركة الدرع الحراري الشريك الهندسي المعتمد للقطاعات الحكومية والصناعية ومراكز البيانات والاتصالات في المملكة العربية السعودية:

• طواقم استشارية متخصصة: مهندسون معتمدون لإجراء الحسابات الهيدروليكية ومحاكاة التدفق بدقة تمنع الهدر المالي وتوفر الحماية القصوى.
• اعتماد الدفاع المدني التام: توفير منتجات ومكونات مجازة تحمل شهادات UL Listed و FM Approved، مع مطابقة اشتراطات الكود السعودي للحريق SBC 801 لضمان استخراج التراخيص البلدية وتراخيص السلامة سريعاً.
• التجهيز والتوريد المباشر: مرافق مجهزة لتعبئة وصيانة واختبار الأسطوانات، مع توفير قطع الغيار الأصلية وصمامات الإطلاق الفوري.
• خدمات ميدانية متكاملة: تنفيذ اختبارات الـ Door Fan Integrity المعتمدة، وإصدار شهادات المعايرة والضمان مع عقود صيانة سنوية ممتدة تضمن الجاهزية التشغيلية الدائمة.

مقالات وأدلة ذات صلة عبر موقع الدرع الحراري

• دليل أنواع مضخات الحريق وتصنيفاتها الهيدروليكية
• كيف يتم حساب مضخات الحريق؟ الدليل الهندسي للحسابات الهيدروليكية
• تكلفة ترخيص الدفاع المدني ورسوم منصة سلامة في السعودية
• المتطلبات الهندسية لسلامة غرف السيرفرات ومراكز البيانات وفق SBC 801
• بروتوكولات الصيانة الدورية واختبارات الضغط لأسطوانات الإطفاء الغازية
• تحليل الكود السعودي للحريق SBC 801 واشتراطات الدفاع المدني للمنشآت

الجهات والمعايير الرسمية المرجعية

• الجمعية الوطنية الأمريكية للحماية من الحرائق (NFPA): معيار NFPA 2001 (أنظمة إطفاء الحرائق بالوسائط النظيفة)، ومعيار NFPA 72 (الإنذار الوطني للحريق).
• اللجنة الوطنية لكود البناء السعودي (SBC): كود الحريق السعودي (SBC 801).
• المديرية العامة للدفاع المدني بالمملكة العربية السعودية: اللوائح والاشتراطات الفنية لتركيب وتمديد وصيانة شبكات ومعدات الإطفاء التلقائي.
• مختبرات أندررايترز وهيئة الاعتماد المتبادل للمصانع (UL/FM): المعايير والاعتمادات الدولية لمعدات ومكونات شبكات الإطفاء.

الأسئلة الشائعة حول انظمة الاطفاء التلقائي FM200

ما هو المبدأ الفيزيائي والكيميائي لإطفاء الحريق بواسطة غاز FM200؟

يعتمد مركب الهيبتافلوروبروبان على سحب وامتصاص الطاقة الحرارية من لهب الحريق بنسبة تتجاوز 80% فيزيائياً، مع تثبيط السلسلة التفاعلية للاشتعال كيميائياً بنسبة تقارب 20%, مما يقضي على الحريق في أقل من 10 ثوانٍ دون تقليص الأكسجين.

هل غاز FM200 آمن تماماً على البشر داخل المساحات المأهولة؟

نعم، يعتبر الغاز آمناً بالكامل عند استخدامه بنسب التصميم القياسية المعتمدة من NFPA 2001 والتي تتراوح بين 6.25% و 9%, حيث تقع هذه النسب أدنى من حد التأثير العكسي الملاحظ البالغ 9.0% من حيث الحجم في الهواء.

كم يبلغ زمن التفريغ القياسي المسموح به لمنظومات FM200؟

يحدد معيار NFPA 2001 زمن التفريغ الكامل للغاز بمدة أقصاها 10 ثوانٍ فقط من لحظة إطلاق الصمام الكهربائي, لضمان القضاء على اللهب قبل وصوله إلى مرحلة التسخين الذاتي وتوليد نواتج تحلل خطيرة.

لماذا لا يمكن الاعتماد على أنظمة الرش المائي في غرف الخوادم ومراكز البيانات؟

تسبب المياه أضراراً مادية مباشرة بالتوصيلات الدقيقة والدوائر المطبوعة وتؤدي لماس كهربائي فوري، في حين يفرغ غاز FM200 كغاز غير موصل كهربائياً ويتبخر كلياً دون ترك أي رواسب أو رطوبة.

ما هو الغرض من إجراء اختبار Door Fan Integrity Test في غرف نظام FM200؟

يقيس الاختبار مدى إحكام الغرفة ومنع تسرب الغاز للتأكد من قدرة الحيز على الاحتفاظ بتركيز التصميم لمدة لا تقل عن 10 دقائق وفق الكود لمنع إعادة الاشتعال قبل وصول فرق الطوارئ.

ما هي الفروق الجوهرية بين نظام FM200 ونظام غاز ثاني أكسيد الكربون CO2؟

يخنق غاز ثاني أكسيد الكربون الحريق عن طريق طرد الأكسجين بنسبة تقل عن 15%, مما يجعله مميتاً وفتاكاً للبشر، بينما يطفئ FM200 الحريق بالامتصاص الحراري مع الحفاظ على تركيزات أكسجين آمنة للتنفس.
