ما هي أنواع مضخات الحريق

تصنيف منظومات ضخ مياه الإطفاء

تنقسم مضخات الحريق المعتمدة هندسياً وفق المعايير القياسية للسلامة إلى الأنواع التالية:

• المضخات الأفقية ذات الغلاف المنشطر: الخيار الشائع للمنشآت الكبيرة بفضل كفاءتها العالية، وتدفقاتها التي تتجاوز خمسة آلاف جالون في الدقيقة، وسهولة صيانتها الميكانيكية دون تفكيك شبكة الأنابيب.
• مضخات السحب الطرفي: تُطبق في المنشآت المحدودة والمتوسطة ذات التدفقات الاقتصادية التي لا تتجاوز ألفاً وخمسمئة جالون في الدقيقة وتتميز بصغر مساحة التثبيت.
• المضخات التوربينية العمودية: الحل الوحيد المصرح به هندسياً عندما يكون مصدر المياه تحت مستوى خط سحب المضخة والسحب سالباً.
• المضخات الرأسية في خط الأنابيب: مخصصة للمساحات الضيقة وغرف المعدات المحدودة بقدرات تصل حتى ألف جالون في الدقيقة دون الحاجة لكتل خرسانية ضخمة.
• مضخات محركات الديزل: تشكل خط الدفاع المستقل والاحتياطي إجبارياً لمواجهة انقطاع التيار الكهربائي أثناء الحريق.
• المضخات الكهربائية: وحدة الضخ الأساسية اليومية المعتمدة على إمدادات الطاقة الآمنة لتوفير الاستجابة السريعة.
• مضخة الجوكي (تعويض الضغط): مضخة طرد مركزي رأسية أو متعددة المراحل بقدرات تدفق منخفضة تتراوح بين واحد إلى عشرة بالمئة من التدفق الكلي للحفاظ على الضغط الاستاتيكي للشبكة وتفادي التشغيل غير المبرر للمضخات الكبرى.

ما هي أنواع مضخات الحريق؟ ودورها المحوري في حماية المنشآت

تُعرّف مضخة الحريق هندسياً بأنها آلة هيدروليكية مصممة لرفع طاقة التدفق ومستوى الضغط الحركي لمياه الإطفاء لتلبية المتطلبات التصميمية لأنظمة مكافحة الحريق عند الحالات الطارئة. في السياق الهندسي، فإن معرفة ما هي أنواع مضخات الحريق؟ تتطلب إدراكاً متكاملاً للخصائص الإنشائية والهيدروليكية التي تُفصل وفقها المضخات، حيث يتطلب كل تطبيق منشآتي نوعاً محدداً يتوافق مع ظروف الرفع الهيدروليكي والتغذية من الخزانات لاستيفاء متطلبات السلامة المعتمدة.

تعتمد مضخات مكافحة الحرائق بالدرجة الأولى على تصميمات الطرد المركزي، حيث يدخل الماء محورياً إلى فتحة السحب لدافع السائل، ثم يُقذف قطرياً إلى المحيط الخارجي للغلاف بفعل قوة الطرد المركزي. تزداد سرعة جزيئات السائل تدريجياً داخل الدافع، ثم تتحول هذه الطاقة الحركية إلى طاقة ضغط استاتيكي عبر ممر الغلاف الحلزوني.

يتمثل المعيار الحاكم لأداء هذه المضخات في منحنى الخصائص الهيدروليكي، والذي يجب ألا يقل فيه ضغط الإغلاق التام بدون تدفق عن مئة وواحد بالمئة ولا يتجاوز مئة وأربعين بالمئة من الضغط الاسمي، مع تحقيق تدفق لا يقل عن مئة وخمسين بالمئة من التدفق التصميمي عند ضغط هبوطي لا يقل عن خمسة وستين بالمئة من الضغط الاسمي المقنن.

مضخات الطرد المركزي ومضخات الغلاف المنشطر الأفقية والعمودية

تعتبر مضخات الانشطار الأفقي العمود الفقري لأنظمة الحماية من الحريق في المنشآت الصناعية والمجمعات الضخمة، حيث ينقسم غلافها الحلزوني أفقياً على طول محور عمود الدوران إلى نصفين متكاملين علوي وسفلي.

تتيح هذه المضخات فحص وصيانة المكونات الداخلية وعمود الدوران والدافع وحلقات التآكل من خلال رفع الغطاء العلوي فقط دون المساس بكتلة السحب والطرد أو فك خطوط الأنابيب الرئيسية والمحركات. تمتاز بدافع سحب مزدوج يوازن قوى الدفع المحوري بصورة ميكانيكية ذاتية، مما يُخفض الأحمال المسلطة على كراسي التحميل، ويمنحها كفاءة تشغيلية تدعم معدلات تدفق تبدأ من مئتين وخمسين وتتخطى خمسة آلاف جالون في الدقيقة عند ضغوط تصل إلى ثلاثمئة رطل لكل بوصة مربعة.

في المقابل، توفر المضخات الرأسية ذات الغلاف المنشطر الكفاءة الهيدروليكية نفسها مع تقليص المساحة الأفقية داخل الغرفة بمقدار يصل إلى أربعين بالمئة، حيث يتم تثبيت المحرك رأسياً فوق جسم المضخة، مع مراعاة ضبط التوازن الميكانيكي بدقة لمنع الانحراف المحوري أثناء التشغيل المستمر.

المضخات التوربينية العمودية ومضخات السحب الطرفي

تفرض المحددات المكانية ومناسيب المياه اللجوء إلى المضخات التوربينية العمودية كلما وجد سحب مائي سلبي يستحيل معه تحضير المضخة ذاتياً بالطرق الاعتيادية.

توجب المعايير الفنية الصارمة استخدام المضخات التوربينية العمودية عند التعامل مع الخزانات الأرضية العميقة والآبار والمجمعات المائية التي يقع فيها منسوب الماء التشغيلي تحت خط محور سحب المضخة؛ إذ لا يسمح هيدروليكياً بمضخات الطرد المركزي التي تتطلب تحضيراً صناعياً سالباً في تطبيقات الحريق. يتكون هذا الطراز من محرك دفع مثبت على السطح، متصل بمحور إدارة رأسي طويل ممتد لعدة مراحل هيدروليكية غاطسة بالكامل تنتهي بمصفاة سحب سفلية، مما يضمن تدفق المياه تحت ضغط موجب دائم دون حدوث ظواهر التفريغ الهوائي والتكهف.

أما مضخات السحب الطرفي، فتعتمد على دخول الماء محورياً من الواجهة وخروجه رأسياً عبر نقطة الطرد العلوية، وتمثل الحل الاقتصادي لتطبيقات المباني التجارية السكنية والمستودعات المتوسطة ذات التدفقات من مئة إلى ألف وخمسمئة جالون في الدقيقة، حيث تتميز بصغر حجم قاعدة التثبيت وإمكانية سحب الأجزاء الدوارة للخلف للصيانة دون فك الغلاف، غير أن دافعها أحادي السحب يولد قوى دفع محورية مستمرة تحصر استخدامها في التدفقات المتوسطة والمحدودة.

المضخات الكهربائية ومضخات الديزل: تكامل مصادر الطاقة

يرتكز التصميم الهندسي الآمن لأنظمة مكافحة الحريق على موثوقية مصادر الطاقة الدافعة لضمان التدفق الهيدروليكي المستمر عند اندلاع الحوادث وانقطاع الشبكات التحتية والمرافق العامة.

تعمل المضخات الكهربائية عبر محركات حثية متزامنة ثلاثية الأطوار، وتُشكل خط الدفاع الأولي للاستجابة السريعة نظراً لبساطة دائرة الإطلاق الكهربائي وانعدام الحاجة لأزمنة التسخين الميكانيكي. يشترط فنياً تزويد لوحة التحكم للمضخة الكهربائية بكابلات مقاومة للحريق تصمد لمدة ساعتين على الأقل، مع وصلها بمصدر طاقة مخصص ومستقل يسبق القاطع العام للمبنى، أو تزويدها بمفتاح تحويل أوتوماتيكي مربوط بمولد طوارئ ذي قدرة استيعابية فائقة تغطي تيار البدء المغلق للمحرك.

في المقابل، تمثل مضخات محركات الديزل نظام الحماية المستقل ميكانيكياً؛ حيث تعمل بمعزل تام عن شبكة الكهرباء الخارجية. تجهز هذه المحركات بأنظمة حقن وقود مباشرة وتبريد مائي عبر مبادلات حرارية أو مشعات تبريد ومراوح ميكانيكية. يفرض الكود الفني تزويد كل محرك ديزل ببنك بطاريات تشغيل مزدوج ومستقل مع شواحن أوتوماتيكية منفصلة، لضمان بدء الدوران الآني للمحرك فور هبوط الضغط الشبكي حتى لو تعطلت إحدى البطاريات تماماً.

دور مضخة الجوكي في الحفاظ على ضغط شبكة الحريق المستمر

تُصنف مضخة الجوكي بأنها جهاز المحافظة على اتزان الضغط الاستاتيكي، ووظيفتها الجوهرية حماية المضخات الرئيسية من الاستهلاك الميكانيكي والإجهاد التشغيلي المتكرر.

تعمل شبكات الإطفاء بنظام الأنابيب الرطبة المغلقة المعبأة بالماء تحت ضغوط مرتفعة تصل إلى مئة وخمسين رطلاً لكل بوصة مربعة؛ وتتعرض هذه الشبكات بطبيعتها لتغيرات طفيفة بالضغط ناتجة عن التذبذب الحراري للسوائل، أو تسريبات موضعية دقيقة في الحشوات والمحابس. هنا يبرز دور مضخة الجوكي—وهي مضخة طرد مركزي رأسية متعددة المراحل—في تعويض هذه الفواقد بدقة وتدفقات منخفضة للغاية تتراوح بين واحد وعشرة بالمئة من إجمالي تدفق النظام الكلي (من خمسة إلى خمسة وثلاثين جالوناً في الدقيقة)، مع ضغط اسمي يعلو الضغط التشغيلي للمضخة الرئيسية بمقدار خمسة إلى عشرة أرطال لكل بوصة مربعة.

يمنع تشغيل مضخة الجوكي إقلاع محركات الديزل أو المضخات الكهربائية الكبرى دون مبرر لحرائق حقيقية، حيث إن المضخات الرئيسية بموجب اشتراطات الدفاع المدني والأكواد الهندسية المعتمدة عند اشتغالها بالضغط الهابط لا تتوقف أوتوماتيكياً بل تتطلب تدخلاً وإيقافاً يدوياً لمنع تلف لوحات التشغيل والقواطع الميكانيكية. يُضبط مفتاح ضغط مضخة الجوكي لتبدأ العمل فور نزول الضغط التشغيلي وتتوقف تلقائياً بمجرد استعادة ضغط الشبكة الإجمالي.

الأنظمة والتكوينات المركبة (النموذج الثلاثي القياسي والثنائي)

تتطلب المنشآت الحيوية تركيب مجموعات ضخ مجمعة على هيكل موحد لتحقيق معايير الاعتمادية والوفرة التشغيلية الفائقة، وتشمل النماذج التالية:

• النموذج الثلاثي القياسي: يتكون من مضخة كهربائية أساسية، ومضخة ديزل احتياطية بنسبة مئة بالمئة من السعة التصميمية، ومضخة تعويض الضغط الجوكي. يمثل هذا النموذج التكوين الأكثر اعتماداً وإلزاماً لدى الدفاع المدني وكود البناء السعودي للمباني العالية، والمستودعات الضخمة، والمستشفيات؛ حيث تنوب مضخة الديزل مباشرة عن المضخة الكهربائية في حال تعطلها أو انقطاع التيار عنها.
• النموذج الثنائي الهجين (كهرباء مع جوكي): يُسمح به حصرياً في المنشآت متدنية ومتوسطة الخطورة بشرط توفر مصدرين مستقلين ومعتمدين تماماً لتغذية الطاقة الكهربائية مع مفتاح تحويل تلقائي.
• النموذج الثنائي الصناعي (ديزل مع جوكي): يُطبق في المشاريع التعدينية والنائية والصناعية المفتوحة التي تفتقر لوجود محطة كهربائية موثوقة، لتكون مضخة الديزل هي المشغل الرئيسي والفعلي للنظام.
• منظومات الغمر والرذاذ المائي المجمعة: تكوينات مخصصة لحماية المحولات الكهربائية الزيتية ومنصات البتروكيماويات، تعتمد على صمامات غمر هيدروليكية سريعة الفتح لتغذية مرشات مفتوحة بالكامل بتدفقات هائلة خلال ثوانٍ معدودة.

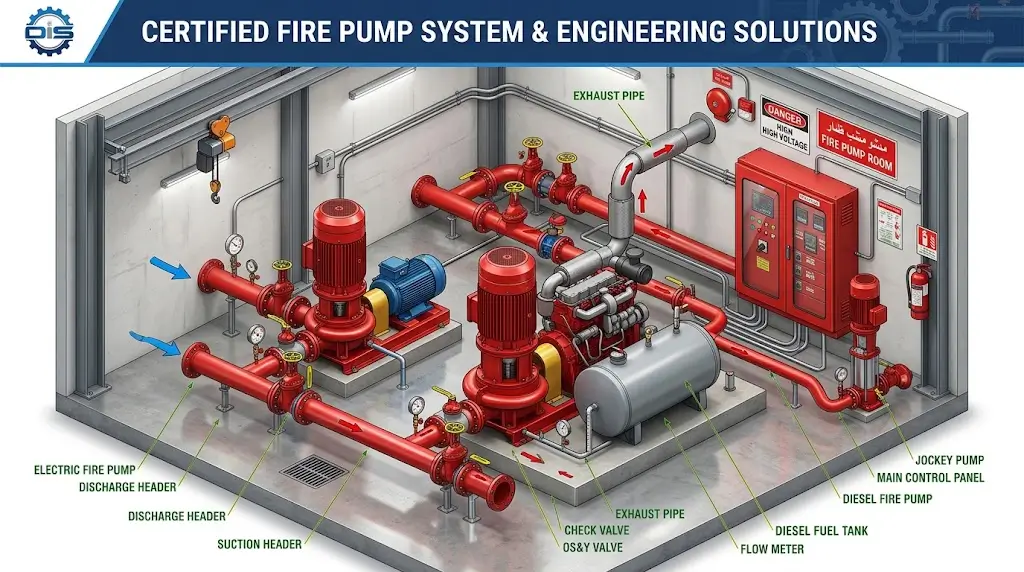

المكونات والأجزاء الرئيسية لغرفة المضخات المعتمدة

تتطلب غرفة مضخات الإطفاء تصميماً هندسياً دقيقاً يتجاوز اختيار المضخات ليشمل كافة الصمامات ومسارات السحب والطرد وأجهزة التحكم والمراقبة:

• لوحات التحكم الآلية: عقل المنظومة الرقمي، ويجب أن تكون معتمدة ومدرجة من الهيئات الدولية المتخصصة، ومصممة لمقاومة تيارات القصر العالية، وتتضمن أجهزة قياس الضغط وسجلات الأعطال وأجهزة مراقبة تسلسل الأطوار الكهربائية.
• خط السحب ومكوناته: تمنع الأكواد الهندسية منعاً باتاً استخدام المحابس الخانقة في خط السحب، وتفرض تركيب صمامات بوابة صاعدة ذات جريدة مسننة مكشوفة مع مفاتيح إشرافية لضمان المعاينة البصرية لحالة الفتح، مع استخدام مساليب تقليل لا مركزية يكون سطحها العلوي مستوياً تماماً لمنع تجمع الجيوب الهوائية.
• خط الطرد وتجهيزات الحماية: يشتمل على مسلوب تكبير مركزي، يعقبه صمام عدم رجوع مانع للارتداد المطرقي الهيدروليكي، ثم صمام فراشة إشرافي مزود بمفتاح مراقبة يرسل إشارات الوضعية للوحة إنذار الحريق المركزية.
• صمام تنفيس غلاف المضخة: صمام مخصص للمضخات الكهربائية لتصريف كميات مياه محدودة ومدروسة لتبريد المضخة وحمايتها من الغليان الداخلي عند العمل في نقطة التدفق الصفري.
• صمام تصريف الضغط الرئيسي: يركب إجبارياً على طرد مضخات الديزل لمنع تولد ضغوط انفجارية تتجاوز التصميم الاسمي للمواسير نتيجة زيادة سرعة دوران المحرك.
• خزان وقود الديزل اليومي: يركب على قواعد حرة بجوار المحرك بارتفاع يضمن تدفق الوقود بالجاذبية لخط التغذية، ويحاط بحوض احتواء عازل يمنع انتشار الوقود في الغرفة في حال حدوث انسكاب.

المعايير والاشتراطات الهندسية والأكواد المرجعية

تخضع عمليات تصميم وتوريد مضخات الحريق لمنظومة اشتراطات تكاملية صارمة تضمن الموثوقية التامة أثناء الطوارئ، وتتلخص في المرجعيات التالية:

• معيار تركيب مضخات الحريق الثابتة للوقاية من الحريق: المرجع الهندسي الأبرز الذي يحدد مسارات الأنابيب وسرعة تدفق المياه بحيث لا تتجاوز خمسة عشر قدماً في الثانية في خط السحب وعشرين قدماً في الثانية في خط الطرد، فضلاً عن تحديد أشكال منحنيات الأداء.
• معيار فحص واختبار وصيانة أنظمة الحماية من الحريق المائية: المرجع الإلزامي لعمليات التفتيش الدوري والاختبارات السنوية الشاملة لكافة مكونات شبكات الإطفاء.
• اعتمادات مختبرات السلامة والهيئات الدولية: تضمن هذه الشهادات اجتياز المعدات والمحركات ولوحات التحكم لاختبارات الأمان الميكانيكي ومقاومة الاشتعال والأداء تحت ظروف التشغيل والضغوط القصوى.
• كود البناء السعودي واشتراطات الدفاع المدني: يفرض اعتماد كافة التصاميم الهندسية من قبل المكاتب المؤهلة والمديرية العامة للدفاع المدني، مع التأكيد على وجود مصادر طاقة احتياطية ومراقبة كافة الصمامات إلكترونياً.

التطبيقات العملية في الأبراج والمستودعات والمنشآت الصناعية

تتغير المتطلبات الهيدروليكية لاختيار المضخات بحسب طبيعة المخاطر الإنشائية والتخزينية وفق ما يلي:

• الأبراج الشاهقة والمباني العالية: يزداد الضغط الاستاتيكي العكسي الناتج عن الارتفاع العمودي، حيث يولد كل عشرة أمتار ضغطاً يقارب باراً واحداً. يستلزم ذلك تقسيم البرج إلى نطاقات ضغط رأسية مستقلة مع مضخات وسيطة معززة للضغط، أو استخدام مضخات متعددة المراحل والمخارج لتغذية الطوابق بمستويات ضغط مضبوطة تحمي الشبكات السفلية من مخاطر الانفجار.
• المستودعات اللوجستية والتخزين عالي الكثافة: تتطلب هذه المرافق رؤوس مرشات الاستجابة السريعة للحرائق الشديدة التي تقذف تدفقات مائية ضخمة ذات قطرات كبيرة لاختراق ألسنة اللهب الرأسية، مما يستوجب استخدام مضخات الغلاف المنشطر بتدفقات تبدأ من ألفين وتصل إلى خمسة آلاف جالون في الدقيقة.
• المنشآت البتروكيماوية ومحطات التكرير: بيئات عالية الخطورة تتطلب مضخات ديزل ذات قدرات حصانية هائلة ومضخات توربينية عمودية تسحب من مآخذ مياه البحر والبحيرات، وتصنع من سبائك متطورة مضادة للتآكل المائي والميكانيكي مثل البرونز والفولاذ المزدوج المقاوم للصدأ.

جدول مقارنة تفصيلي لمواصفات الضخ الفنية التشغيلية

يوضح الجدول الهندسي التالي مقارنة تقنية شاملة للإجابة الدقيقة عن ما هي أنواع مضخات الحريق ومحدداتها التشغيلية في المشاريع:

الحسابات الهيدروليكية ومعدل التدفق وضغط التشغيل

ترتكز كفاءة المنظومة على دقة الحسابات الهيدروليكية للمضخة لضمان تلبية متطلبات أبعد نقطة حريق من حيث الضغط والتدفق وفق الخطوات الهندسية التالية:

1. حساب معدل التدفق الاسمي

يُحسب التدفق الكلي المطلوب بضرب مساحة التصميم الهيدروليكي الأكثر طلباً في كثافة التدفق المائي المقررة لنوع الخطورة، ثم يُضاف إلى الناتج التدفق المطلوب لخراطيم الإطفاء الإضافية الداخلية والخارجية المحددة في كود الإشغال.

2. حساب رأس الضغط الكلي الصافي للمضخة

يُمثل الضغط الصافي الواجب توليده بواسطة المضخة حاصل جمع الضغط التشغيلي المطلوب عند أبعد رأس مرش، مضافاً إليه الضغط المكافئ للتغلب على الارتفاع الاستاتيكي الرأسي، ومجموع ضياع الضغط الناتج عن احتكاك المياه بجدران الأنابيب والمحابس والتوصيلات محسوباً بمعادلة هازن ويليامز، مع طرح قيمة ضغط السحب الإيجابي القادم من خزان المياه.

3. حساب القدرة الحصانية المطلوبة للمحرك

تُحدد القدرة الحصانية الميكانيكية بضرب معدل التدفق الاسمي في رأس الرفع الكلي والوزن النوعي للماء، وقسمة الناتج على ثابت القدرة مضروباً في معامل الكفاءة الهيدروليكية للمضخة، مع اختيار محرك يغطي أقصى نقطة على منحنى القدرة لضمان عدم تعرضه للحمل الزائد عند تدفق مئة وخمسين بالمئة.

جدول الأعمال الدورية واختبارات الفحص والصيانة

تفرض المعايير الفنية جدولاً إلزامياً لعمليات التفتيش، الاختبار، والصيانة الدورية للمنظومة لضمان استمرار جاهزيتها:

• التفتيش الأسبوعي: فحص بصري لقراءات عدادات الضغط في خطوط السحب والطرد، والتحقق من بقاء صمامات العزل مفتوحة بالكامل ومؤمنة بالأقفال، وفحص مستوى الوقود وزيت المحرك وماء التبريد لمحركات الديزل، وتشغيل تفريغي أسبوعي دون تدفق مياه لمدة ثلاثين دقيقة لمحرك الديزل وعشر دقائق شهرياً للمضخة الكهربائية.
• الفحص الشهري والربع سنوي: اختبار مفاتيح الضغط عبر تحرير صمامات التصريف ومراقبة بدء التشغيل الآلي، وفحص كراسي التحميل وعوازل منع التسريب، واختبار أداء مفتاح التحويل التلقائي للطوارئ.
• الاختبار السنوي الكامل للتدفق: تفريغ المياه عبر رأس الاختبار الخارجي وقياس الأداء عند ثلاث نقاط تشغيلية رئيسية: نقطة التدفق الصفري لقياس الضغط الاسمي التام، ونقطة التدفق الاسمي مئة بالمئة، ونقطة التدفق الأقصى مئة وخمسين بالمئة، مع مقارنة النتائج بمنحنى المصنع الأصلي والتأكد من عدم هبوط الأداء بأكثر من خمسة بالمئة.

أخطاء شائعة في تصميم وتركيب شبكات مضخات الحريق وتلافيها

تتسبب الأخطاء الميدانية في غرف المضخات في فشل الأنظمة عند الطوارئ، وتتلخص أبرز هذه الأخطاء وسبل تلافيها فيما يلي:

• استخدام أنبوبة تقليل متراكزة في السحب: يؤدي لتركيز الجيوب الهوائية في الجزء العلوي للأنبوب وانتقالها لدافع المضخة مسببة التكهف وتلف المكونات؛ ويتم تلافي ذلك باستخدام أنبوبة تقليل لا مركزية ذات وجه مسطح علوي مستقيم.
• تركيب أكواع السحب بمحاذاة مدخل المضخة مباشرة: يسبب تدفقاً غير متجانس على جانبي الدافع المزدوج مما يولد إجهادات تدمر المحامل؛ ويتم علاج ذلك بتوفير مسافة مستقيمة من الأنابيب قبل مدخل المضخة لا تقل عن عشرة أضعاف قطر الأنبوب.
• غياب صمام تنفيس غلاف المضخة: يؤدي دوران الدافع في وضعية التدفق الصفري إلى رفع حرارة المياه المحبوسة داخل الغلاف لدرجة الغليان وإتلاف الأجزاء الميكانيكية؛ ويتعين تلافي ذلك بتركيب صمام تنفيس حراري يفرغ المياه الساخنة تلقائياً.
• تركيب محابس فراشة على خط السحب: تولد زعانفها اضطرابات دوامية خطيرة عند المدخل، وتزيد احتمالية الصدمة المطرقة المائية عند الإغلاق السريع؛ ويفرض الكود استبدالها بصمامات البوابة الصاعدة ذات الجريدة المسننة المكشوفة.

مقالات وأدلة هندسية ذات صلة

• دليل تصميم شبكات الرش الآلي وفق المعايير الهندسية المعتمدة
• المواصفات الفنية لغرف مضخات الحريق واشتراطات التهوية والسلامة
• دليل الحسابات الهيدروليكية لشبكات الإطفاء باستخدام المعادلات الرياضية المعتمدة
• اشتراطات لوحات التحكم بمضخات الحريق المعتمدة دولياً
• صيانة واختبار أنظمة مكافحة الحريق المائية وتجديد الرخص الفنية
• دليل صمامات مكافحة الحريق ومحابس عدم الرجوع وصمامات الغمر المائي

الأسئلة الشائعة

ما هي أنواع مضخات الحريق؟

تصنف مضخات مكافحة الحريق المعتمدة هندسياً وفق معايير السلامة وكود البناء إلى فئتين ميكانيكيتين رئيسيتين: مضخات الطرد المركزي وتشمل مضخات الانشطار الأفقي، ومضخات السحب الطرفي، والمضخات التوربينية العمودية، والمضخات الرأسية في خط الأنابيب، ومضخات الإزاحة الإيجابية لأنظمة الرغوة والضباب المائي؛ وتتكامل هذه المنظومات تشغيلياً عبر محركات كهربائية ومحركات ديزل مدعمة بمضخة تعويض الضغط الجوكي.

كيف يحدد المهندس الاستشاري المضخة الأنسب للمشروع؟

يعتمد التحديد الهندسي على تحليل مصادر المياه ومنسوبها ومعدلات التدفق والضغط الناتجة عن الحسابات الهيدروليكية؛ حيث يتم اختيار المضخات التوربينية العمودية لمصادر السحب السفلية والآبار، ومضخات الانشطار الأفقي للمشاريع الصناعية والمباني الضخمة، ومضخات السحب الطرفي للمباني المتوسطة ذات السحب الإيجابي المباشر.

ما هو الضغط المسموح به لمضخة الحريق عند التدفق الصفري؟

يجب ألا يتجاوز ضغط المضخة عند نقطة التدفق الصفري نسبة مئة وأربعين بالمئة من الضغط الاسمي المقنن للمضخة، وألا يقل عن مئة وواحد بالمئة؛ ويعد هذا المدى صمام أمان يمنع انفجار شبكات الأنابيب وتلف الوصلات عند اشتغال المضخة التلقائي قبل فتح رؤوس المرشات أو الخراطيم.

لماذا يُمنع استخدام مضخات السحب الطرفي في السحب السالب لمياه الإطفاء؟

لا تمتلك مضخات السحب الطرفي القدرة الهيدروليكية على التحضير الذاتي، وفي حال كان منسوب مياه السحب تحت خط المحور، يتجمع الهواء مسبباً التكهف وفقدان القدرة على ضخ المياه تماماً؛ لذلك تحظر الأكواد الهندسية تركيبها في هذه الحالة وتفرض استخدام المضخات التوربينية العمودية الغاطسة لضمان دفع الماء إيجابياً.

كم تبلغ الفترة الزمنية اللازمة لتشغيل محرك الديزل الاحتياطي عند الطوارئ؟

يجب أن تبدأ مضخة محرك الديزل بالدوران وتصل لكامل قدرتها المقننة وسرعتها التشغيلية القصوى في مدة زمنية لا تتجاوز عشرين ثانية من لحظة تلقي إشارة انخفاض الضغط أو انقطاع التيار الكهربائي المغذي للمضخة الرئيسية.

ما هو الفرق بين محابس البوابة الصاعدة ومحابس الفراشة الإشرافية؟

تعتمد محابس البوابة الصاعدة على ذراع مسنن يصعد للأعلى بوضوح عند فتح الصمام، مما يمنح تأكيداً بصرياً فورياً ومباشراً على حالة الفتح الكامل دون إعاقة مسار التدفق، وتعتبر ملزمة في خطوط السحب؛ بينما تستخدم صمامات الفراشة قرصاً داخلياً دواراً بزاوية تسعين درجة ومزوداً بمفتاح مراقبة كهربائي، ويُسمح بها في خطوط الطرد والاختبار لتوفير المساحة وتسهيل الفتح والإغلاق التدريجي.

التوجيه العملي والدعوة إلى الإجراء الهندسي

يتطلب تصميم منظومات مكافحة الحريق دقة متناهية تتوافق مع اشتراطات كود البناء السعودي والدفاع المدني والمعايير الهندسية القياسية؛ وإن اختيار المكونات وتحديد ما هي أنواع مضخات الحريق المتطابقة مع طبيعة المشروع، يستلزم إجراء الحسابات الهيدروليكية المعتمدة وتجنب الأخطاء التصميمية في مسارات خطوط السحب وتوزيع الضغوط.

نوصي كافة المكاتب الاستشارية، ومقاولي الأعمال الكهروميكانيكية، ومسؤولي المنشآت بالاعتماد حصراً على مضخات حاصلة على شهادات الاعتماد الدولية لضمان الجاهزية التشغيلية وحماية الأرواح والممتلكات من مخاطر الحريق.

لتنفيذ أو مراجعة أنظمة مضخات الحريق والحسابات الهيدروليكية في منشأتك، يمكنك التواصل مع شركة الدرع الحراري للسلامة والمقاولات لعرض متطلبات المشروع وتحديد الأعمال الفنية اللازمة قبل البدء في التنفيذ.
