مواصفات مضخات الحريق NFPA 20

ما العلاقة بين مضخة الحريق وشبكة مكافحة الحريق؟

مضخة الحريق لا تعمل بمفردها، وظيفتها رفع ضغط المياه القادمة من مصدر التغذية، سواء كان خزانا أرضيا أو شبكة المياه العامة، إلى الضغط والتدفق الذي تحتاجه شبكة مكافحة الحريق داخل المبنى، سواء كانت شبكة رشاشات أو خراطيم إطفاء أو الاثنين معا.

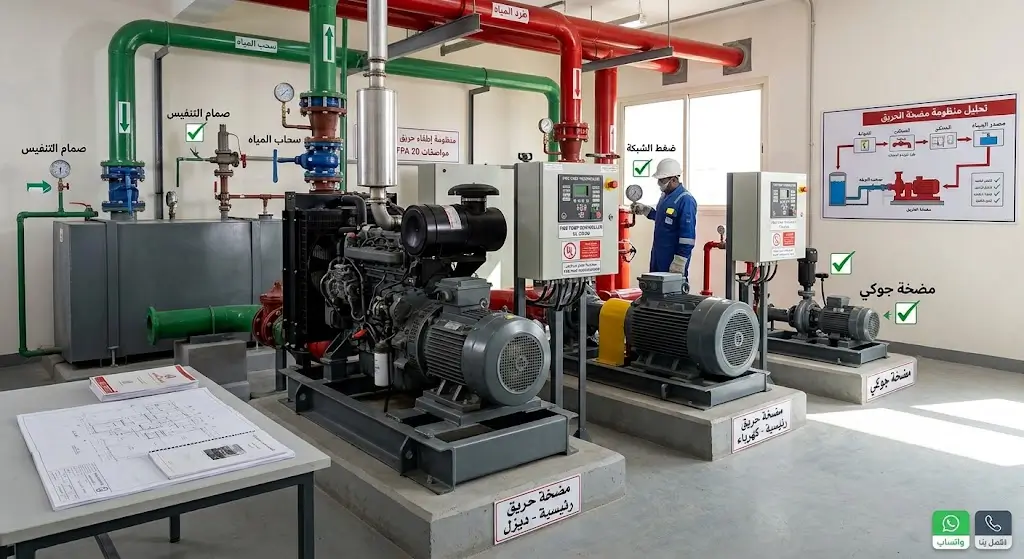

منظومة مضخات الحريق كاملة تتكون عادة من:

• المضخة الرئيسية: وهي التي توفر معظم التدفق والضغط المطلوبين لتشغيل نظام الإطفاء.
• مضخة الجوكي: وهي مضخة أصغر تعمل على تعويض الفاقد الطفيف في ضغط الشبكة الناتج عن تسريبات بسيطة أو تمدد حراري، بحيث لا تضطر المضخة الرئيسية إلى التشغيل والتوقف باستمرار لأسباب لا علاقة لها بحريق فعلي.
• مضخة الديزل: وتستخدم كمصدر بديل عند انقطاع الكهرباء عن المبنى، أو كمضخة رئيسية في المنشآت التي لا يتوفر لها مصدر كهرباء موثوق بالدرجة التي يتطلبها نظام الإطفاء.
• المضخة الكهربائية: وهي الخيار الأكثر شيوعا حين تتوفر تغذية كهربائية يمكن الاعتماد عليها، وقد تدعم بمصدر كهربائي ثان أو مولد احتياطي.
• وحدة التحكم (Controller): وهي الجهاز المسؤول عن تشغيل المضخة تلقائيا عند هبوط الضغط في الشبكة، ومراقبة حالتها التشغيلية.

هذا التوزيع بين المكونات هو ما يجعل تصميم نظام مكافحة الحريق يبدأ من دراسة الشبكة كاملة لاستيفاء متطلبات الأمان والسلامة، وليس من اختيار مضخة بمعزل عن باقي الأجزاء.

مواصفات مضخات الحريق NFPA 20 وانواعها المعتمدة

يحدد معيار NFPA 20 أنواعا محددة من المضخات المسموح استخدامها في أنظمة الإطفاء، ولا يسمح باستخدام أي مضخة عامة الغرض بدلا منها، لأن مضخة الحريق يجب أن تكون معتمدة (Listed) من جهة فحص معترف بها مثل UL أو FM، وأن تختبر وفق مواصفات مخصصة لهذا النوع من الخدمة. ومن الأنواع الشائعة ضمن مواصفات مضخات الحريق NFPA 20:

• المضخات الطاردة المركزية أفقية الانقسام (Horizontal Split Case): وتستخدم غالبا في المشاريع متوسطة وكبيرة الحجم حيث تتوفر مساحة كافية لغرفة المضخات وتتطلب تدفقات مائية عالية.
• مضخات الشفط النهائي (End Suction): وهي أكثر إحكاما من حيث المساحة، وتناسب المنشآت والمباني ذات المساحات المحدودة.
• المضخات التوربينية الرأسية (Vertical Turbine): وتستخدم عندما يكون مصدر المياه بئرا أو خزانا أرضيا يتطلب سحب المياه من مستوى منخفض تحت خط المضخة.

أما من ناحية المحرك، فيسمح المعيار بمحركات كهربائية أو محركات ديزل، وفي حالات محدودة توربينات بخارية. اختيار نوع المحرك يعتمد بدرجة كبيرة على مدى موثوقية مصدر الكهرباء في المنشأة، فالمنشآت التي تعتمد على شبكة كهرباء وحيدة دون مصدر بديل موثوق غالبا ما تحتاج إلى مضخة ديزل كخيار احتياطي أساسي.

كيف يتم اختيار مضخة الحريق المناسبة؟

اختيار المضخة يبدأ من حساب هيدروليكي دقيق لشبكة الإطفاء، وليس من مقارنة مواصفات مضخات الحريق NFPA 20 والأسعار بين الموديلات. العوامل الأساسية التي تحدد المضخة المناسبة تشمل:

• معدل التدفق المطلوب (Flow Rate): ويحدد وفقا لعدد الرشاشات المتوقع عملها في وقت واحد، أو معدل تدفق خراطيم الإطفاء، حسب نوع الشبكة وتصنيف الإشغال.
• الضغط المطلوب (Head/Pressure): ويحسب بناء على أعلى وأبعد نقطة في الشبكة، وفواقد الاحتكاك في الأنابيب والصمامات، وارتفاع المبنى الإجمالي.
• ضغط مصدر المياه المتاح: لأن المضخة تحتاج إلى ضغط سحب إيجابي وكاف حتى لا تتعرض لظاهرة التكهف (Cavitation) التي تقلل من عمرها وتضعف أداءها الميكانيكي.
• نوع النظام المراد تغذيته: فمتطلبات شبكة الرشاشات تختلف عن متطلبات شبكة خراطيم الإطفاء أو الأنظمة المشتركة (Combined Systems).

هذه الحسابات هي ما يحدد لاحقا حجم المضخة، ونوع المحرك، وقطر الأنابيب، وليس العكس؛ أي تنفيذ يبدأ من اختيار مضخة جاهزة ثم محاولة تكييف الشبكة معها يعد خطأ تصميميا شائعا يؤدي إلى ضعف الأداء عند الحاجة الفعلية.

موقع وتصميم غرفة مضخات الحريق

غرفة مضخات الحريق ليست غرفة تخزين عامة، بل مساحة مخصصة حصرا لمعدات مكافحة الحريق. من المتطلبات التي تشير إليها مواصفات مضخات الحريق NFPA 20 في هذا الجانب:

• يجب أن تكون الغرفة سهلة الوصول مباشرة من الخارج، دون المرور عبر مساحات أخرى قد تغلق أو تعيق الوصول وقت الطوارئ.
• تشيد الغرفة من مواد مقاومة للحريق، وفي المباني الشاهقة تتطلب جدرانا فاصلة بمقاومة حريق لا تقل عن ساعتين (2-Hour Fire Rating).
• يجب أن تكون درجة حرارة الغرفة مستقرة عند حد أدنى لا يقل عن 4 درجات مئوية (أو 21 درجة مئوية لمضخات الديزل ذاتية الاشتعال) حتى لا تتأثر مكونات المضخة والمحرك.
• يمنع وضع الغرفة أسفل مساحات قد تتسرب منها المياه، مثل المطابخ أو دورات المياه مباشرة.
• تحتاج الغرفة إلى تهوية مناسبة لدخول هواء الاحتراق وتبريد المحركات، مع تصريف آمن لعوادم محركات الديزل إلى خارج المبنى.

في السياق السعودي، تراجع هذه المتطلبات مع الدفاع المدني قبل التنفيذ، لأن اعتماد مخطط غرفة المضخات واستيفاء اشتراطات الوقاية والحماية خطوة لا يمكن تجاوزها، وأي تعديل لاحق في الموقع بعد صب الخرسانات يستوجب إعادة المراجعة الهندسية.

خطوات تركيب وتوصيل مضخات الحريق

خط السحب والطرد

خط السحب هو الأنبوب الذي ينقل المياه من مصدر التغذية إلى المضخة، وخط الطرد هو الذي ينقل المياه المضغوطة من المضخة إلى شبكة مكافحة الحريق. تصميم هذين الخطين له تأثير مباشر على أداء المضخة:

• يجب أن يكون قطر الأنابيب كافيا لتقليل فواقد الاحتكاك، لأن أي انخفاض غير محسوب في الضغط بسبب أنبوب ضيق يقلل من الضغط الفعلي الواصل إلى الشبكة.
• يفضل أن يحافظ خط السحب على ضغط موجب (Flooded Suction) قدر الإمكان، لتفادي دخول الهواء إلى المضخة.
• يجب تجنب التجمعات الهوائية (Air Pockets) داخل خط السحب باستخدام وصلات مسلوبة لامركزية (Eccentric Reducers)، لأنها تمنع الاهتزاز وظواهر الاضطراب عند التشغيل.

الصمامات ووحدة التحكم

تحتاج منظومة مضخات الحريق إلى مجموعة صمامات محددة الوظيفة وفق مواصفات مضخات الحريق NFPA 20:

• صمام عدم الرجوع (Check Valve): ويمنع رجوع المياه في الاتجاه المعاكس بعد ضخها، فيحافظ على ضغط الشبكة ويحمي المضخة من المطرقة المائية.
• صمام العزل (OS&Y Gate Valve / Butterfly Valve): ويستخدم لعزل المضخة عن الشبكة عند الحاجة إلى صيانة أو استبدال جزء منها دون تفريغ الشبكة بالكامل، ويجب أن يكون مراقباً كهربائياً (Supervised).
• رأس الاختبار (Test Header): وهو نقطة توصيل خارجية مخصصة لإجراء اختبارات التدفق الدورية وقياس الأداء دون التأثير على تغذية المبنى.

أما وحدة التحكم (Fire Pump Controller)، فمهمتها مراقبة ضغط الشبكة وتشغيل المضخة تلقائيا عند هبوطه إلى مستوى معين، إضافة إلى تسجيل حالات التشغيل والأعطال. من المتطلبات الأساسية أن تكون وحدة التحكم معتمدة ومدرجة لخدمة مضخات الحريق تحديدا، وأن تركب وفق تعليمات الشركة المصنعة ومعايير NFPA 20 الصارمة.

التوصيل الكهربائي ومصدر الطاقة

بالنسبة للمضخات الكهربائية، يشترط أن يكون مصدر التغذية موثوقا ومستمرا، وقد يستلزم ذلك وجود مصدر كهربائي ثان أو مولد احتياطي مزود بمفتاح تحويل أوتوماتيكي (ATS)، بحيث تنتقل التغذية للمولد فور انقطاع المصدر الأساسي دون تدخل يدوي.

أما مضخات الديزل، فتحتاج إلى نظام وقود مصمم بحيث يكفي لتشغيل المضخة عند الحمل الكامل لمدة لا تقل عن 8 ساعات (أو حسب متطلبات التصميم الهندسي للمشروع وتصنيف المنشأة)، كما تحتاج هذه المضخات إلى مجموعتي بطاريات تشغيل مزدوجة مع شواحن أوتوماتيكية لضمان بدء التشغيل الفوري.

اختبار مضخات الحريق بعد التركيب (اختبار القبول)

لا يعد تركيب مضخات الحريق مكتملا دون اختبار قبول ميداني (Acceptance Test) يثبت أن المضخة تعمل ضمن المنحنى الأدائي المعتمد وفق مواصفات مضخات الحريق NFPA 20. يشمل هذا الاختبار ثلاث نقاط تشغيل رئيسية:

• نقطة الإغلاق التام (Shutoff / Churn Pressure – 0% Flow): تغلق جميع مخارج التصريف ويقاس أعلى ضغط تولده المضخة، ويشترط ألا يتجاوز الضغط المقاس 140% من الضغط الاسمي للمضخات الطاردة المركزية.
• نقطة التدفق الاسمي (Rated Flow – 100% Capacity): يقاس الضغط والتدفق عند 100% من السعة التصميمية، ويجب أن تحقق المضخة 100% من الضغط الاسمي على الأقل.
• نقطة الحمل الأقصى (Peak Flow – 150% Capacity): يتم قياس الأداء عند زيادة التدفق إلى 150% من السعة الاسمية، ويشترط المعيار ألا يقل الضغط المتولد عن 65% من الضغط الاسمي المصمم للمضخة.

هذه الاختبارات الثلاثة معاً تثبت أن منحنى الأداء الفعلي يطابق المنحنى المعتمد من المصنع، وتعد شرطاً رئيسياً لإصدار تراخيص السلامة الرسمية للمبنى.

الأخطاء الشائعة أثناء تنفيذ منظومة مضخات الحريق

بعض الأخطاء التنفيذية تتكرر في المشاريع وتؤثر مباشرة على اعتماد وموثوقية النظام:

• اختيار قطر أنابيب سحب وطرد غير مناسب، مما يرفع فواقد الاحتكاك ويقلل الضغط الفعلي الواصل للشبكة.
• إغفال تركيب مضخة الجوكي أو ضبطها بطريقة خاطئة، مما يجبر المضخة الرئيسية على التشغيل المتكرر بسبب تسريبات طفيفة ويستهلك عمرها التشغيلي.
• استخدام صمامات أو لوحات تحكم تجارية غير معتمدة ومدرجة لخدمة الحريق (Non-Listed).
• تخزين مواد أو معدات عامة داخل غرفة المضخات، وهو سبب متكرر لمخالفات الدفاع المدني ورفض إصدار رخص السلامة للمنشأة.
• عدم كفاية سعة خزان الوقود لمحرك الديزل بما يتوافق مع ساعات التشغيل المنصوص عليها في الكود.
• تجاهل دراسة ضغط خط السحب (NPSH)، مما يعرض ريش المضخة وظواهر التكهف للتلف المبكر.

الفرق بين تركيب مضخة الحريق وصيانتها (NFPA 20 مقابل NFPA 25)

التركيب عملية تنفذ مرة واحدة وفق مواصفات مضخات الحريق NFPA 20، وتنتهي باختبار قبول يثبت مطابقة النظام للتصميم المعتمد. أما الصيانة والفحص الدوري، فتخضع لمعيار مختلف تماماً هو NFPA 25 الخاص بفحص واختبار وصيانة أنظمة الحماية من الحريق القائمة على المياه.

يشمل معيار NFPA 25 تشغيل مضخة الديزل أسبوعياً للتأكد من جاهزية البطاريات والوقود، وتشغيل المضخة الكهربائية شهرياً، وإجراء اختبار تدفق سنوي كامل لمعايرة منحنى الأداء، وإجراء فحص دوري شامل كل عدة سنوات لضمان الجاهزية التامة عند طلب تجديد الرخص الفنية.

متى تحتاج المنشأة إلى مهندس أو شركة متخصصة؟

بعض القرارات الهندسية في منظومة المضخات لا يصح اتخاذها دون إشراف جهة هندسية معتمدة، ومنها:

• إعداد الحسابات الهيدروليكية الدقيقة لتحديد سعة المضخة (GPM) والضغط التشغيلي (PSI).
• اختيار نوع المحرك ومصدر الطاقة البديل بناء على موثوقية الشبكة الكهربائية في الموقع.
• التنسيق بين تصميم مضخات الحريق ومخططات الأمن والسلامة وشبكات الإنذار والإطفاء التلقائي.
• إعداد المخططات التنفيذية والتقارير الفنية لاعتماد الدفاع المدني.
• إجراء اختبار القبول الميداني بعد التركيب وتوثيق النتائج بشهادات معتمدة.

وفي هذا السياق، تقدم شركة الدرع الحراري للسلامة والمقاولات خدمات متكاملة تشمل توريد وتركيب مضخات الحريق، وتصميم المخططات الهندسية، وإعداد دراسات تقييم المخاطر، ومتابعة اعتمادات الدفاع المدني حتى التسليم النهائي.

العوامل المؤثرة في تكلفة تنفيذ مضخات الحريق

تتحدد التكلفة الإجمالية لمنظومة مضخات الحريق بناءً على عدة محددات فنية:

• نوع المضخة والمحرك: التشكيلات التي تجمع مضخة كهربائية ومضخة ديزل ومضخة جوكي تختلف في التكلفة عن المضخات الفردية.
• السعة الهيدروليكية المطلوبة: معدل التدفق والضغط المطلوبان للمنشأة.
• مستوى الاعتمادات والشهادات: المضخات المدرجة والمعتمدة من UL/FM تكون ذات تكلفة استثمارية تعكس جودتها واعتمادها الدولي.
• الأعمال الميكانيكية والكهربائية المصاحبة: شبكات الأنابيب، المحابس المراقبة، وتجهيزات التهوية وخزانات الوقود.

المستندات والمخططات الواجب مراجعتها قبل التنفيذ

قبل البدء في أعمال التركيب الميدانية، يجب التحقق من استيفاء الوثائق الهندسية التالية:

• الحسابات الهيدروليكية المعتمدة والمطابقة لكود NFPA 20.
• المخططات التنفيذية (Shop Drawings) لغرفة المضخات وتوزيع مسارات السحب والطرد.
• الموافقات والتراخيص الأولية من الدفاع المدني والجهات المختصة.
• دراسة سعة وكفاية مصدر التغذية المائية (خزانات المياه الأرضية).

الأسئلة الشائعة

ما وظيفة مضخة الجوكي في نظام مضخات الحريق؟

تعمل مضخة الجوكي على الحفاظ على ضغط هيدروستاتيكي ثابت داخل الشبكة لتعويض الفواقد الطفيفة دون تشغيل المضخة الرئيسية دون داعٍ.

هل يمكن الاستغناء عن مضخة الديزل عند توفر تغذية كهربائية؟

يعتمد ذلك على موثوقية مصدر الكهرباء؛ فإذا لم يتوفر مصدر تغذية كهربائي ثانٍ مستقل تماماً أو مولد طوارئ معتمد، فإن مضخة الديزل تعد متطلباً إلزامياً بحسب الكود.

ما الفرق بين اختبار القبول والصيانة الدورية للمضخات؟

اختبار القبول يجرى لمرة واحدة وفق NFPA 20 للتحقق من أداء المضخة قبل التسليم، بينما الصيانة الدورية برنامج مستمر يخضع لمعيار NFPA 25 للحفاظ على جاهزية النظام طوال عمر المبنى.

لماذا ترفض بعض تصاميم غرف مضخات الحريق من الدفاع المدني؟

غالباً بسبب عدم كفاية مساحات الصيانة، أو سوء التهوية، أو استخدام الغرفة للتخزين، أو وجودها أسفل مناطق رطبة دون حماية عزل كافية.

هل تحدد مواصفات NFPA 20 نوعاً واحداً فقط من المضخات؟

لا، يسمح المعيار بعدة أنواع طاردة مركزية (أفقية الانقسام، شفط نهائي، توربينية رأسية) وفقاً لظروف مصدر المياه وطبيعة المبنى.

الخاتمة

تركيب مضخات الحريق لا يقتصر على شراء مضخة مطابقة للكتالوج، بل يمتد إلى تصميم دقيق للشبكة، واختيار مكونات معتمدة، واختبار فعلي يثبت أن النظام سيعمل كما صمم له. الفجوة بين مضخة مطابقة للمواصفات ومنظومة جاهزة للعمل عند الحريق تغلق فقط من خلال حسابات هندسية صحيحة وتنفيذ مطابق لـ مواصفات مضخات الحريق NFPA 20 من أول خطوة.

لتنفيذ أو مراجعة نظام مضخات الحريق في منشأتك، يمكنك التواصل مع شركة الدرع الحراري للسلامة والمقاولات لعرض متطلبات المشروع وتحديد الأعمال الفنية اللازمة قبل التنفيذ.
