شرح تركيب مضخات الحريق

ما هو تركيب مضخات الحريق؟

تركيب مضخات الحريق هو مجموعة من الأعمال الفنية التي تنقل المضخة من مرحلة التصميم إلى وحدة جاهزة للعمل ضمن شبكة الإطفاء، وتشمل هذه الأعمال تجهيز غرفة المضخات، وتثبيت قاعدة المضخة، وربط خطوط السحب والدفع، وتوصيل مصدر الطاقة الكهربائي أو نظام الديزل، وضبط لوحة التحكم، وإجراء اختبارات التشغيل قبل التسليم.

الهدف من هذه العملية هو ضمان عمل المضخة تلقائيا عند انخفاض الضغط في شبكة الإطفاء، والمحافظة على معدل التدفق والضغط المطلوبين طوال فترة التشغيل، مع تقليل احتمالية حدوث أعطال أو توقفات مفاجئة.

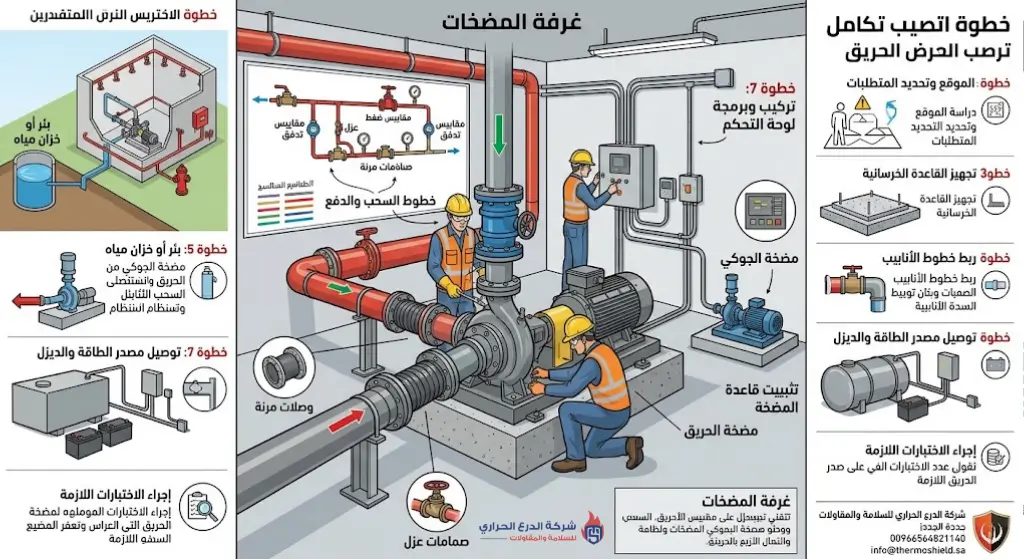

ما هي خطوات تركيب مضخات الحريق عملياً؟

يقدم المهندسون المختصون شرح تركيب مضخات الحريق عبر منهجية تنفيذ دقيقة تمر بالمراحل التالية:

الخطوة الأولى: دراسة الموقع وتحديد المتطلبات

قبل بدء أي عمل ميداني، يحتاج فريق التنفيذ إلى دراسة مساحة المنشأة وتصنيف مستوى الخطورة فيها، ومعرفة عدد الأدوار وارتفاع المبنى، ومصدر المياه المتاح، سواء كان خزان مياه أو بئرا أو مصدرا آخر معتمدا، وتساعد هذه البيانات في تحديد نوع مضخة الحريق المناسبة ومعدل التدفق والضغط المطلوبين لاستيفاء متطلبات الأمان والسلامة.

الخطوة الثانية: تجهيز غرفة المضخات

يجب أن تكون غرفة المضخات مناسبة لحجم المعدات وتوفر مساحة كافية لحركة الفنيين أثناء أعمال التشغيل والصيانة، كما يجب توفير التهوية المناسبة، خاصة عند استخدام مضخة ديزل، إلى جانب توفير تصريف أرضي مناسب لمنع تجمع المياه، وتجهيز مصادر الطاقة أو الوقود وفقا لنوع المضخة المعتمد في المشروع.

الخطوة الثالثة: تثبيت قاعدة المضخة

يعتمد تركيب مضخات الحريق على قاعدة خرسانية أو معدنية مستوية ومناسبة لوزن المضخة، لأن عدم استواء القاعدة قد يؤدي إلى حدوث اهتزازات تؤثر على المحاذاة وعمر المعدات، كما يجب التأكد من تثبيت المضخة بشكل جيد وعدم تحميل الأنابيب المتصلة بها بأوزان أو إجهادات غير مناسبة.

الخطوة الرابعة: ربط خطوط السحب والدفع

يربط خط السحب المضخة بمصدر المياه، ويجب تصميمه وتركيبه بطريقة تقلل فقد الضغط وتمنع حدوث اضطرابات في تدفق المياه عند مدخل المضخة، أما خط الدفع فيربط المضخة بشبكة الإطفاء الرئيسية، ويتم تركيب الصمامات ومقاييس الضغط والمكونات الأخرى وفقا للتصميم المعتمد ومتطلبات النظام.

الخطوة الخامسة: تركيب مضخة الجوكي

تركب مضخة الجوكي ضمن منظومة المضخات بهدف المحافظة على ضغط الشبكة وتعويض التسريبات الصغيرة دون تشغيل مضخة الحريق الرئيسية في كل مرة ينخفض فيها الضغط بشكل محدود. يساعد ضبط مضخة الجوكي بشكل صحيح على تقليل مرات تشغيل المضخة الرئيسية، والمحافظة على جاهزية النظام عند حدوث انخفاض فعلي في الضغط نتيجة تشغيل أحد أنظمة مكافحة الحريق.

الخطوة السادسة: توصيل مصدر الطاقة

في حال استخدام مضخة كهربائية، يتم التأكد من توافق مصدر الطاقة واللوحة الكهربائية مع متطلبات محرك المضخة، أما في حالة مضخة الديزل، فتشمل التجهيزات خزان الوقود وبطاريات التشغيل ونظام شحن البطاريات وغيرها من المكونات اللازمة لضمان جاهزية المحرك للعمل عند الحاجة.

الخطوة السابعة: تركيب وبرمجة لوحة التحكم

تعمل لوحة تحكم مضخات الحريق على مراقبة حالة النظام وإصدار أوامر التشغيل وفقا لإعدادات النظام، ويشمل التركيب توصيل اللوحة بمصدر الطاقة وربطها بالمكونات اللازمة وضبط نقاط التشغيل وفقا للتصميم المعتمد وتعليمات الشركة المصنعة.

الخطوة الثامنة: إجراء الاختبارات اللازمة

بعد اكتمال أعمال التركيب، يتم إجراء الاختبارات المطلوبة للتأكد من سلامة الشبكة وعدم وجود تسريبات، إلى جانب اختبار أداء المضخة ومطابقة التدفق والضغط للمتطلبات التصميمية وتعليمات الجهة المختصة والمواصفات المعتمدة للمعدة.

الخطوة التاسعة: اختبار التشغيل الفعلي

يتم تشغيل المضخة وقياس أدائها عند نقاط تدفق مختلفة، ثم مقارنة النتائج بمنحنى الأداء المعتمد من الشركة المصنعة، ويساعد هذا الاختبار على التأكد من قدرة المضخة على توفير الضغط والتدفق المطلوبين ضمن ظروف التشغيل المحددة.

الخطوة العاشرة: تجهيز مستندات التسليم والاعتماد

بعد الانتهاء من التركيب والاختبارات، يتم تجهيز المستندات والمخططات وتقارير الاختبار المطلوبة وفقا لإجراءات المشروع والجهة المختصة، تمهيدا لعملية الفحص وإصدار تراخيص التشغيل الرسمية.

ما المكونات التي يجب مراعاتها أثناء تركيب مضخات الحريق؟

عند تنفيذ تركيب مضخات الحريق، يجب التأكد من تكامل جميع عناصر المنظومة، ومن أبرزها:

• خط سحب مصمم ومركب وفقا للمخططات المعتمدة ومتطلبات المضخة.
• صمامات العزل اللازمة لتسهيل أعمال الصيانة.
• مقاييس ضغط عند النقاط المحددة في تصميم النظام.
• خطوط الاختبار والتصريف المطلوبة لاختبار أداء المضخة.
• لوحة تحكم مناسبة لنوع المضخة.
• مصدر طاقة مناسب ومستقر وفقا للتصميم.
• نظام تأريض كهربائي سليم للمكونات الكهربائية.
• مساحة كافية حول المعدات لأعمال الفحص والصيانة.

إغفال أي عنصر من العناصر المطلوبة أو تنفيذه بطريقة غير صحيحة قد يؤثر على كفاءة النظام أو نتائج الاختبارات اللاحقة.

ما المعايير التي يستند إليها تركيب مضخات الحريق؟

يرتبط تركيب مضخات الحريق في المملكة العربية السعودية بمجموعة من المعايير والاشتراطات الفنية، ومن أبرز المرجعيات التي يمكن الرجوع إليها حسب طبيعة المشروع:

• معيار NFPA 20 الخاص بتركيب مضخات الحريق الثابتة.
• اشتراطات ومتطلبات الجهات المختصة في المملكة العربية السعودية واشتراطات الوقاية والسلامة.
• كود البناء السعودي فيما يتعلق بمتطلبات السلامة والحماية من الحريق.
• متطلبات اعتماد المعدات المستخدمة في المشروع.
• شهادات الاعتماد المناسبة للمعدات مثل UL وFM عند اشتراطها ضمن المواصفات.

ويجب أن يكون التصميم والتنفيذ متوافقين مع المتطلبات المعتمدة للمشروع، لأن تفاصيل التركيب قد تختلف بحسب نوع المنشأة وتصنيف الخطورة وتصميم شبكة مكافحة الحريق.

ما أنواع مضخات الحريق حسب طريقة التركيب؟

يختلف أسلوب تركيب المضخة وفقا لنوعها ومتطلبات المشروع، ومن أبرز الأنواع المستخدمة:

• مضخة السحب الطرفي (End Suction): تستخدم في بعض التطبيقات التي تتناسب مع خصائصها وقدراتها التصميمية.
• المضخة الأفقية منفصلة الغلاف (Horizontal Split Case): تستخدم في العديد من المشاريع التي تحتاج إلى معدلات تدفق مرتفعة.
• المضخة الرأسية التوربينية (Vertical Turbine): تستخدم في الحالات التي يكون فيها مصدر المياه أو مستوى المياه مناسبا لهذا النوع من المضخات تحت مستوى الأرض.
• مضخة الديزل: تحتاج إلى متطلبات إضافية مرتبطة بتهوية غرفة المضخة والوقود والبطاريات ونظام التشغيل.

اختيار نوع المضخة يجب أن يتم بناء على الحسابات الهيدروليكية ومتطلبات المشروع، وليس بناء على الشكل أو القدرة الاسمية فقط.

ما الأخطاء الشائعة أثناء تركيب مضخات الحريق؟

هناك مجموعة من الأخطاء التي يمكن أن تؤثر على كفاءة النظام، ومن أبرزها:

• تركيب المضخة على قاعدة غير مناسبة أو غير مستوية.
• عدم توفير مساحة كافية حول المضخة لأعمال الصيانة.
• تنفيذ خطوط السحب والدفع بطريقة لا تتوافق مع التصميم المعتمد.
• عدم ضبط لوحة التحكم وفقا لمتطلبات النظام.
• عدم التأكد من توافق مصدر الطاقة مع متطلبات المحرك.
• إهمال الاختبارات الدورية بعد تشغيل النظام.
• استخدام مكونات أو معدات لا تتوافق مع المواصفات المعتمدة للمشروع.

قد لا تظهر بعض هذه الأخطاء بشكل مباشر أثناء التشغيل العادي، لكنها قد تؤثر على أداء النظام عند تعرضه لحالة طوارئ فعلية وتعيق استخراج رخصة السلامة.

متى تحتاج المنشأة إلى إعادة تقييم تركيب مضخات الحريق؟

توجد بعض الحالات التي تستدعي إجراء مراجعة فنية لمنظومة مضخات الحريق، ومنها:

• تغيير استخدام المبنى أو تصنيف الخطورة.
• إضافة أدوار أو مساحات جديدة إلى المنشأة.
• ملاحظة انخفاض أو تذبذب غير طبيعي في ضغط الشبكة.
• ظهور نتائج غير مطابقة أثناء الاختبارات الدورية أو عند إجراء تجديد الرخص.
• استبدال المضخة أو المحرك بمعدات جديدة.
• صدور متطلبات أو اشتراطات جديدة مرتبطة بنشاط المنشأة.

في هذه الحالات يفضل إجراء دراسة تقييم المخاطر قبل تعديل أو استبدال أي جزء من النظام، للتأكد من أن التعديلات المقترحة تتوافق مع احتياجات المنشأة ومتطلبات السلامة.

ما دور شركة الدرع الحراري في تركيب مضخات الحريق؟

شركة الدرع الحراري للسلامة والمقاولات، ومقرها مدينة جدة، تقدم خدمات متكاملة مرتبطة بمشاريع أنظمة مكافحة الحريق، وتشمل أعمال تركيب مضخات الحريق وفقا لنطاق المشروع، إلى جانب توريد مضخات الحريق ومعدات مكافحة الحرائق وأنظمة الإنذار والإضاءة الاحتياطية، كما تقدم خدمات تصميم مخططات الأمن والسلامة وصيانة أنظمة السلامة الدورية.

هل تحتاج إلى دراسة فنية أو تنفيذ تركيب مضخات الحريق داخل منشأتك؟ تواصل مع فريق شركة الدرع الحراري عبر الهاتف 00966564821140 أو البريد الإلكتروني info@thermoshield.sa لعرض احتياجات المشروع وتحديد المتطلبات الفنية قبل بدء التنفيذ.

أسئلة شائعة عن تركيب مضخات الحريق

كم يستغرق تركيب مضخات الحريق في مشروع متوسط الحجم؟

تختلف مدة التنفيذ حسب حجم المشروع ونوع المضخة وحالة الموقع وتوفر المعدات، وتشمل الأعمال عادة تجهيز الموقع والتركيب الميكانيكي والكهربائي وإجراء الاختبارات اللازمة قبل التسليم.

هل يمكن تركيب مضخة حريق واحدة لمبنى متعدد الاستخدامات؟

يعتمد ذلك على التصميم والحسابات الهيدروليكية وتصنيف الخطورة لكل جزء من المبنى، ولا يمكن تحديد عدد المضخات المناسب دون مراجعة متطلبات المشروع بالكامل.

ما الفحوصات المطلوبة بعد تركيب مضخات الحريق مباشرة؟

تشمل الفحوصات التحقق من سلامة التوصيلات وعدم وجود تسريبات، واختبار تشغيل المضخة وقياس الضغط والتدفق عند نقاط التشغيل المطلوبة، ثم مقارنة النتائج بمتطلبات التصميم ومنحنى أداء المضخة.

من الجهة المسؤولة عن اعتماد تركيب مضخات الحريق في السعودية؟

تخضع أنظمة مكافحة الحريق لإجراءات الفحص والاعتماد من المديرية العامة للدفاع المدني والجهات المختصة وفقا لنوع المشروع والمتطلبات النظامية المعمول بها في المملكة.

هل تحتاج مضخة الديزل إلى متطلبات تركيب إضافية مقارنة بالمضخة الكهربائية؟

نعم، تحتاج مضخة الديزل إلى تجهيزات إضافية مرتبطة بمحرك الديزل، مثل التهوية المناسبة وخزان الوقود وبطاريات التشغيل ونظام شحن البطاريات، وفقا لمتطلبات التصميم والمواصفات المعتمدة.

الخاتمة

تركيب مضخات الحريق عملية هندسية متكاملة تبدأ من دراسة الموقع وتحديد المتطلبات، ثم تجهيز غرفة المضخات وتركيب المعدات وربطها بالشبكة وإجراء الاختبارات اللازمة، وأي خطأ في إحدى هذه المراحل قد يؤثر على أداء نظام مكافحة الحريق بالكامل عند الحاجة إليه.

لذلك فإن الاعتماد على فريق فني مؤهل واتباع المخططات والمواصفات المعتمدة منذ مرحلة التصميم وحتى الاختبار والتسليم يساعد على رفع موثوقية النظام وتقليل احتمالية ظهور مشكلات مستقبلية.
